RTS-100B系列 便攜式繼電保護測試儀
- 產品分類:便攜式測試儀
- 全國咨詢熱線:
- 13037319267
分享到:

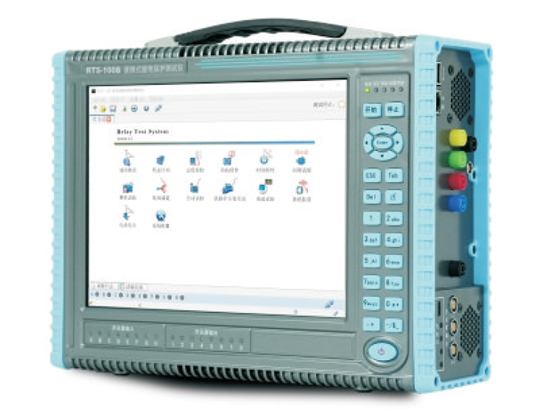

RTS-100B是測試各類繼電保護裝置的便攜式解決方案。機身輕便小巧,內置鋰電池,集成6路電壓6路電流輸出,配合強大的繼電保護測試功能單元,完全滿足各類繼電保護調試需求,深受調試工程師們的青睞。
- 主要功能
- 技術特點
- 技術指標
- 適用范圍
- 相關下載
電流電壓
提供手動調節、自動遞變、任意控制多種調節方式;提供向量圖、相分量、相間量、序分量多種呈現方式,自動轉換;
狀態序列
支持短路計算,提供多種狀態切換方式組合;
定值校驗
支持零序、負序、過流/速斷、距離、工頻變化量等分段定值連續測試;
差動保護
可對變壓器、母差、發電機、發變組的啟動/速斷電流、比例制動曲線(斜率、拐點)、諧波制動系數進行定值驗證或可視化動態圖形掃描;
諧波試驗
可疊加直流分量、2~20次諧波,支持諧波手動調節和自動遞變輸出測試;
低周減載
可對動作值/時間、df/dt滑差閉鎖值、dv/dt滑差閉鎖值、低電壓/電流閉鎖值進行測試;
同期試驗
可對動作值/時間、導前角/時間、調壓/調頻脈寬、電氣零點等進行測試;
系統振蕩
可模擬旋轉/搖擺振蕩,可模擬加/減速失步,可模擬疊加故障進行測試;
整組聯動
可對保護出口、重合、加速出口時間進行測試,可設置故障轉換及轉換時刻;
阻抗特性
可對各類保護廠家的阻抗邊界進行可視化動態圖型掃描,包括圓特性、四邊形特性、平行四邊形特性等;
時間特性
可對i-t、v-t、f-t、v*/f*-t等一般反時限、非常反時限、超反時限可視化動態圖形掃描;
故障回放
支持對Comtrade格式錄波文件進行自定義回放測試;
鐵路牽引變差動保護
可對電氣化鐵路牽引變壓器的的啟動/速斷電流、比例制動曲線(斜率、拐點)、諧波制動系數進行定值驗證或可視化動態圖形掃描,支持Y/△-11變壓器、Y/V接線阻抗匹配平衡變壓器、Y/A接線阻抗匹配平衡變壓器、SCOTT接線變壓器、單相V/V變壓器、 三相V/V變壓器、單相變壓器等;
提供手動調節、自動遞變、任意控制多種調節方式;提供向量圖、相分量、相間量、序分量多種呈現方式,自動轉換;
狀態序列
支持短路計算,提供多種狀態切換方式組合;
定值校驗
支持零序、負序、過流/速斷、距離、工頻變化量等分段定值連續測試;
差動保護
可對變壓器、母差、發電機、發變組的啟動/速斷電流、比例制動曲線(斜率、拐點)、諧波制動系數進行定值驗證或可視化動態圖形掃描;
諧波試驗
可疊加直流分量、2~20次諧波,支持諧波手動調節和自動遞變輸出測試;
低周減載
可對動作值/時間、df/dt滑差閉鎖值、dv/dt滑差閉鎖值、低電壓/電流閉鎖值進行測試;
同期試驗
可對動作值/時間、導前角/時間、調壓/調頻脈寬、電氣零點等進行測試;
系統振蕩
可模擬旋轉/搖擺振蕩,可模擬加/減速失步,可模擬疊加故障進行測試;
整組聯動
可對保護出口、重合、加速出口時間進行測試,可設置故障轉換及轉換時刻;
阻抗特性
可對各類保護廠家的阻抗邊界進行可視化動態圖型掃描,包括圓特性、四邊形特性、平行四邊形特性等;
時間特性
可對i-t、v-t、f-t、v*/f*-t等一般反時限、非常反時限、超反時限可視化動態圖形掃描;
故障回放
支持對Comtrade格式錄波文件進行自定義回放測試;
鐵路牽引變差動保護
可對電氣化鐵路牽引變壓器的的啟動/速斷電流、比例制動曲線(斜率、拐點)、諧波制動系數進行定值驗證或可視化動態圖形掃描,支持Y/△-11變壓器、Y/V接線阻抗匹配平衡變壓器、Y/A接線阻抗匹配平衡變壓器、SCOTT接線變壓器、單相V/V變壓器、 三相V/V變壓器、單相變壓器等;
